DPI 104 - 数字压力表
DPI 104是微处理器控制的数字压力表，将高精度与多功能结合在一起，结构紧凑坚固并且易于使用。DPI 104-IS采用先进的硅技术，是一款高精度、多功能、经济型的数字压力表。
DPI 104可以作为过程压力指示仪单独使用，也可以与经过广泛验证的手泵一起使用,从而为用户提供在压力测量领域可靠、经济的解决方案。
DPI 104可以作为过程压力指示仪单独使用，也可以与经过广泛验证的手泵一起使用,从而为用户提供在压力测量领域可靠、经济的解决方案。
特点：
应用：
- 过程监测和控制
- 检测和校验
DPI 104可以作为过程压力指示仪单独使用，也可以作为压力参考与我们广受欢迎的手泵一起使用。

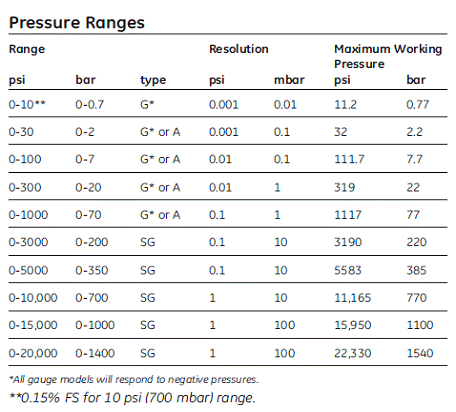

规格：
先进的硅技术确保在20,000 psi量程内可达到0.05%的高精度, 且具备最大值/最小值、迁移和报警等功能，并提供模拟输出及压力开关测试功能。这些使DPI 104适用于多种压力检测领域。
| 精度 | 0.05% FS，综合考虑非线性、迟滞、重复性综合误差及 14°F~122°F (-10°C~50°C)时的温度影响 |
|---|---|
| 耐压极限 | 2倍工作压力[20,000 psi (1400 bar)量程耐压极限为29,000 psi(2000 bar)]。 |
| 可选压力单位 | kPa、MPa、kg/cm2、psi、mbar、bar、inHg、inH2O、mH2O、mmH2O 和mmHg |
| 耐压极限 | 2倍工作压力[20,000 psi (1400 bar)量程耐压极限为29,000 psi(2000 bar)]。 |
|---|---|
| 可选压力单位 | kPa、MPa、kg/cm2、psi、mbar、bar、inHg、inH2O、mH2O、mmH2O 和mmHg |
| 显示 | 压力读数：5 位数字，字高0.5 in (12.7 mm) 百分比指示:2.5位数字，字高0.25 in (6.35 mm) |
| 压力柱状图 | 除了数字压力指示，DPI 104 LCD还包含一个20子段的环形柱状图，让用户能快速视觉估计从0至100%满量程输出的压力。柱状图增量为用户选择范围的5%。 |
| 显示刷新 | 每秒2次 |
| 最小/最大值 | 最小/最大压力值可以在DPI 104上显示，此功能可以被启用或禁用， 同时用户也可以重置该显示值。 |
| 开关测试 | DPI 104具有开关测试的功能，可以捕获并显示外部压力开关打开和闭合时的压力值。最大开关阻抗200Ω。 |
| 电压输出 | 可通过编程设置一个0~5V的模拟输出信号, 使其与显示器显示的压力成正比，或设定为恒定值。电压输出模式对于50 mV ~ 5 V提供0.1% FS精度。 |
| 报警输出 | 报警输出结点通过开漏场效应管实现（最大电流250mA，最大电压24VDC） |
| 可调节安装位置 | 为增加方便性，DPI 104的外壳可以绕压力管接头旋转320°，前面盘也可以旋转至任意位置，获得最佳视角。 |
| 菜单锁定 | 可防止未经授权菜单访问和设置。 |
| RS232接口 | 提供串行通讯功能，可通过选件串口通讯线（IA4090-2- V0），将数据传输至PC。使用此通讯线，通过ASCII指令集或选件SiCal Pro 软件，发布所有的菜单指令和显示数据。 |
| 网络功能 | 支持多达99台DPI 104通过菊形连接网络连接在一起 |
| 通用压力模块（UPM） | UPM模块可以与DPI 104相连，提高精度和扩展压力范围 |
| 电池 | DPI 104配备1节9V碱性电池，型号为MN1604。如果每天使用1小时，电池的寿命大约为6个月。为了提高供电性能，建议采用9V锂电池（GE不提供）。 |
| 压力接口 | 1/4 NPT或BSP外螺纹压力接口，量程10,000 psi (700 bar)以下。 9/16 x 18 UNF外锥螺纹压力接口，量程 15,000 psi (1000 bar) 和20,000 psi (1400 bar) |
| 封装 | 外壳材料ABS/PC塑料，密封类型 4/IP65 介质部件:与不锈钢（316）和Inconel兼容之介质 |
| 欧洲标准 | CE 标记 |
| SiCalPro软件 | 此软件包让用户能通过在计算机屏幕上的可视化仪器面板远程控制DPI 104。校验数据可以被记录、浏览或作为校验证书打印出来。 |
| 系统要求 | 最低要求：Intel Pentium处理器，Windows® 95或更高版本 |
| 通用参数 | |
| 存放温度 | -4°F~ 158°F (-20°C ~ 70°C) |
| 尺寸 | 直径：3.74″(95 mm) ，不包括压力接头 厚度:2.17″ (55 mm) |
| 重量 | 大约13盎司(350 g) |
| 机械振动 | 符合Def Stan 66-31, 8.4 Cat III |
| 机械冲击 | 符合BS EN 61010:2001 |
| 电气环境 | 电磁兼容性：BS EN61326-1:1998 + A2:2001 电气安全:BS EN 61010:2001 机械安全设备定向等级:SEP |
| 选件 |
DPI 104带导线外部电源，零件号 191-350 |

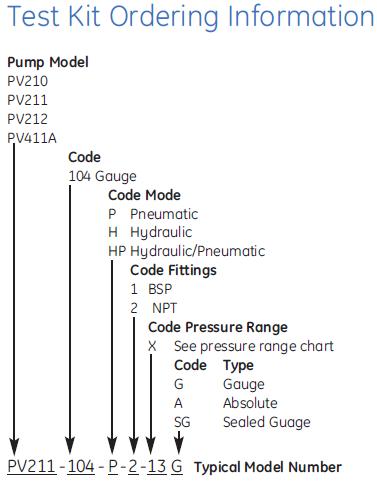

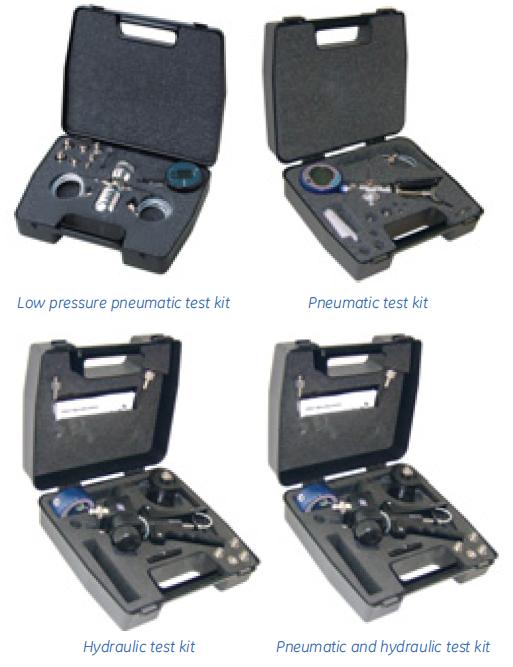

气压和液压测试套装组件
DPI 104作为一个标准组件包含在这些检测校验套件中：| 低压气压检测套件 | 包含：DPI 104；量程到30 psi (2 bar)，PV210低压气压测试泵、压力管、接头、密封组件和便携箱。 |
|---|---|
| 气压测试套件 | 包含：DPI 104；量程到300 psi (20 bar)，PV211气压测试泵、压力管、接头、密封组件和便携箱。 |
| 液压测试套件 | 包含：DPI 104；量程到15,000 psi (1000 bar)，PV212气压测试泵、压力管、接头、密封组件和便携箱。 |
| 气压和液压测试套件 | 包含：DPI 104；量程到10,000 psi (700 bar)，PV411A气压液压测试泵、液压储液罐、压力管、接头、密封组件和便携箱。 |
